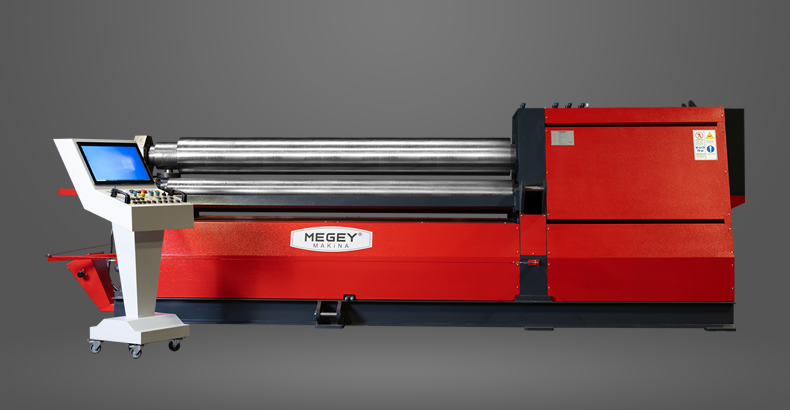

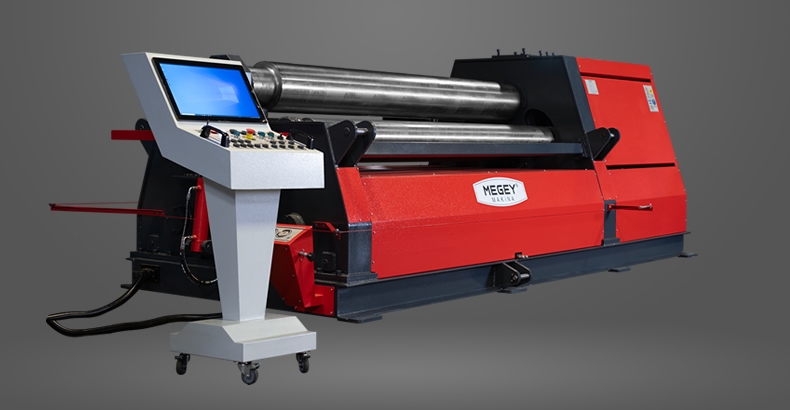

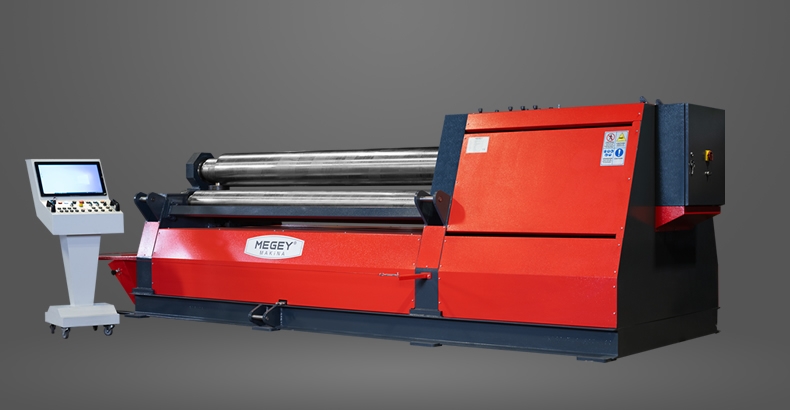

MHS Hydraulische 4-Kugel-Rollenmaschine

Açıklaması

Modeller

MODEL Working Length Bending Capacity Pre-Bending Capacity Top and Bottom Rolls Diameter Side Rolls Diameter Motor Power Length Width Height Weight
  mm mm mm Ømm Ømm kW mm mm mm kg Min Ø: Roll Ø x 3
MHS 2000x160 2000 6 4 160 140 4 kW 3600 1300 1200 4000
MHS 2000x180 2000 8 6 180 150 5,5 kW 4100 1600 1450 4250
MHS 2000x200 2000 10 8 200 180 7,5 kW 4200 1600 1450 5660
MHS 2000x220 2000 13 10 220 180 7,5 kW 4200 1600 1450 5100
MHS 2000x255 2000 16 13 255 210 11 kW 4200 1600 1470 5750
MHS 2000x275 2000 20 16 275 220 15 kW 4300 1625 1830 8375
MHS 2000x310 2000 25 20 310 240 18,5 kW 4300 1625 1830 9750
MHS 2000x340 2000 30 25 340 250 22 kW 4650 2050 1950 12000
MHS 2000x385 2000 40 30 385 290 30 kW 4800 2250 2000 16000
MHS 2000x400 2000 45 35 400 300 37 kW 4900 2350 2250 17000
MHS 2000x460 2000 50 40 460 350 37 kW 5320 2600 2310 25000
MHS 2000x500 2000 55 45 500 400 45 kW 5550 2900 2800 33500
MHS 2000x540 2000 60 50 540 450 55 kW 5700 3050 3050 37500
MHS 2500x180 2500 6 4 180 150 5,5 kW  4600 1600 1450 4700
MHS 2500x200 2500 8 6 200 180 7,5 kW  4700 1600 1450 6020
MHS 2500x220 2500 10 8 220 180 7,5 kW  4700 1600 1450 6000
MHS 2500x255 2500 13 10 255 210 11 kW  4700 1600 1470 6600
MHS 2500x275 2500 16 13 275 220 15 kW  4800 1625 1830 9025
MHS 2500x310 2500 20 16 310 240 18,5 kW  4800 1625 1830 11000
MHS 2500x340 2500 25 20 340 250 22 kW  5100 2050 1950 13500
MHS 2500x385 2500 30 25 385 290 30 kW  5300 2250 2000 18000
MHS 2500x400 2500 40 30 400 300 37 kW  5400 2350 2250 19500
MHS 2500x460 2500 45 35 460 350 37 kW  5850 2600 2310 29000
MHS 2500x500 2500 50 40 500 400 45 kW  6050 2900 2800 38000
MHS 2500x540 2500 55 45 540 450 55 kW  6200 3050 3050 46000
MHS 3000x200 3000 6 4 200 180 7,5 kW  5200 1600 1450 6500
MHS 3000x220 3000 8 6 220 180 7,5 kW  5300 1600 1450 7100
MHS 3000x255 3000 10 8 255 210 11 kW  5300 1600 1470 7600
MHS 3000x275 3000 13 10 275 220 15 kW  5300 1625 1830 10395
MHS 3000x310 3000 16 13 310 240 22 kW  5500 1625 1830 13000
MHS 3000x340 3000 20 16 340 250 22 kW  5800 2050 1950 18750
MHS 3000x385 3000 25 20 385 290 30 kW  5900 2300 2100 20000
MHS 3000x400 3000 35 25 400 300 37 kW  6000 2350 2250 22100
MHS 3000x460 3000 40 33 460 350 37 kW  6550 2600 2310 32000
MHS 3000x500 3000 45 35 500 400 45 kW  6550 2900 2800 41000
MHS 3000x500 3000 50 40 540 450 55 kW  6900 3050 3050 51000

Plate bending capacities are given for 24kg / mm2 plate yielding strength

Teknik Özellikler ve Standartlar

  • Hauptkörper aus Stahlkonstruktion
  • Manueller Oberwalzenöffnungskopf. manuelles Bedienfeld
  • Motor mit 3 gleichzeitig angetriebenen Kugeln. Präzises Crimpen mit hydraulischer Auf- und Abwärtsbewegung des unteren oberen Bremshauptmotors. Konisches und Vorbiegesystem
  • Hochfeste geschmiedete Stahlkugeln aus SAE 1050 (CK45) zertifiziertem Stahl
  • Induktionsgehärtete Wellen
  • Digitalanzeige (1 Stück)

Opsiyonel

  • Oberkran (Aufzug) zur Unterstützung bei Biegungen mit großen Durchmessern
  • Hydraulische Seitenstützen zur Unterstützung bei Biegungen mit großen Durchmessern
  • Geschliffene und polierte Kugeln für Spezialarbeiten. Drahtkanäle an den Schaftenden
