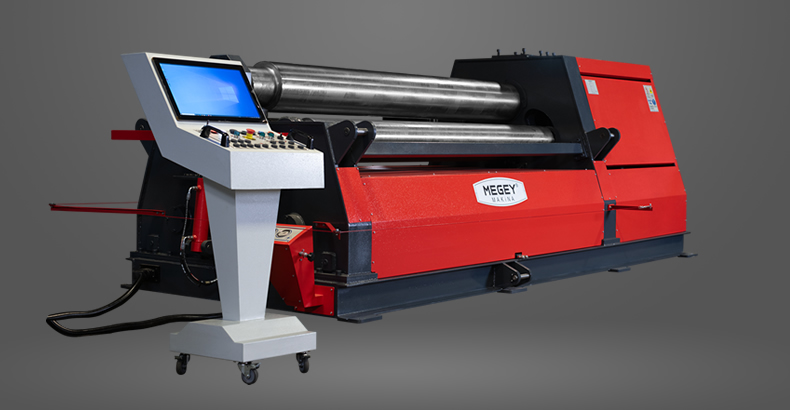

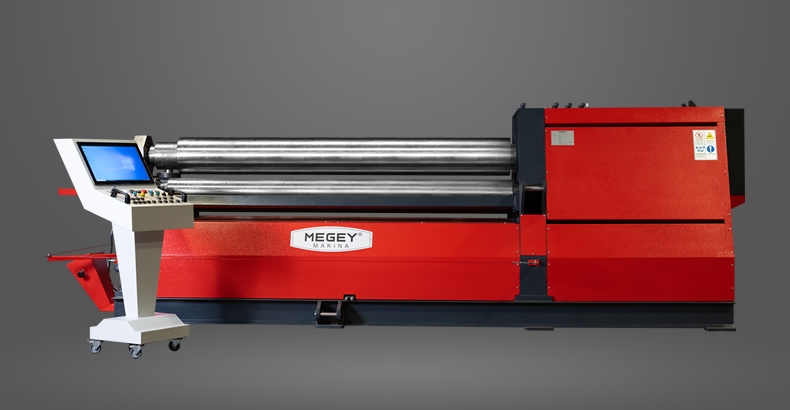

MHS Hidrolik 4 Top Tahrikli Silindir Makinesi

Teklif Al
Megey
Megey
Megey

Açıklaması

Modeller

MODEL Çalışma Boyu Kıvırma Kapasitesi Ön Kıvırma Kapasitesi Üst Mil Çapı Alt Mil Çapı Yan Mil Çapları Motor Gücü Uzunluk Yükseklik Genişlik Min. Bükme Çapı
  mm mm Ømm Ømm Ømm Ømm kW mm mm mm Min Ø: Üst Top Çapı x3
MHS 12/04 1250 6 4 120 120 110 2,2 3000 960 1010
MHS 15/04 1600 6 4 140 140 120 3 3700 1280 1300
MHS 15/05 1600 7 5 160 140 120 4 3650 1040 1140
MHS 15/08 1600 10 8 190 170 150 4 3650 1040 1140

MHS 20/02 2100 4 2 140 140 120 3 4000 1040 1140 Min Ø: Üst Top Çapı x3
MHS 20/04 2100 6 4 160 140 120 4 4140 1040 1140
MHS 20/06 2100 8 6 190 170 150 4 4040 1255 1380
MHS 20/08 2100 10 8 210 190 170 7,5 4500 1300 1450
MHS 20/10 2100 13 10 230 210 190 7,5 4500 1300 1450
MHS 20/13 2100 16 13 270 250 210 11 4525 1440 1520
MHS 20/16 2100 20 16 300 270 210 15 4535 1490 1730
MHS 20/20 2100 25 20 330 300 240 15 4585 1610 1840
MHS 20/25 2100 30 25 360 330 250 18,5 4610 2020 1920
MHS 20/30 2100 40 30 390 360 300 22 5060 2180 2200
MHS 20/35 2100 45 35 430 390 330 30 5300 2585 2300
MHS 20/40 2100 50 40 460 420 360 37 5470 2585 2300
MHS 20/50 2100 60 50 540 510 440 55 5670 3000 3000

MHS 25/04 2600 6 4 190 170 150 4 4545 1255 1380 Min Ø: Üst Top Çapı x3
MHS 25/06 2600 8 6 210 190 170 7,5 4900 1300 1390
MHS 25/08 2600 10 8 230 210 190 7,5 5000 1300 1390
MHS 25/10 2600 13 10 270 250 210 11 5025 1440 1520
MHS 25/13 2600 16 13 300 270 210 11 5035 1490 1730
MHS 25/16 2600 20 16 330 300 240 15 5085 1610 1840
MHS 25/20 2600 25 20 360 330 250 15 5045 1680 1900
MHS 25/25 2600 30 25 390 360 300 22 5470 1985 2100
MHS 25/30 2600 40 30 430 390 330 30 5560 2180 2200
MHS 25/35 2600 45 35 460 420 360 30 5770 2585 2300
MHS 25/40 2600 50 40 510 460 390 45 5890 3000 2300
MHS 25/50 2600 60 50 540 510 440 55 6170 3000 3000

MHS 30/04 3100 6 4 210 190 170 7,5 5200 1300 1400 Min Ø: Üst Top Çapı x3
MHS 30/06 3100 8 6 230 210 190 7,5 5200 1300 1400
MHS 30/08 3100 10 8 270 250 210 11 5600 1450 1600
MHS 30/10 3100 13 10 300 270 210 11 5600 1500 1800
MHS 30/13 3100 16 13 330 300 240 11 5900 1650 1900
MHS 30/16 3100 20 16 360 330 250 15 5900 1700 1900
MHS 30/20 3100 25 20 390 360 300 18,5 6000 2000 2100
MHS 30/28 3100 35 28 430 390 330 22 6100 2200 2200
MHS 30/32 3100 40 32 460 420 370 37 6300 2600 2300
MHS 30/35 3100 45 35 510 460 390 45 6300 2590 2300
MHS 30/40 3100 50 40 540 500 440 55 6700 3000 3000
MHS 30/50 3100 60 50 570 520 450 55 6700 3050 3000 Min Ø: Üst Top Çapı x5
MHS 30/60 3100 73 60 610 550 460 75 6750 3470 3000
MHS 30/68 3100 81 68 650 600 510 90 7200 3700 3450
MHS 30/76 3100 90 76 700 650 560 115 7200 3700 3450
MHS 30/86 3100 100 86 750 700 600 132 7760 4100 3750
MHS 30/97 3100 110 97 800 740 620 160 7950 4370 3950
MHS 30/130 3100 141 130 900 820 690 185 8670 5230 4350
MHS 30/156 3100 172 156 1000 910 750 200 9200 5470 4900

MHS 40/04 4100 6 4 270 250 210 7,5 6525 1440 1520 Min Ø: Üst Top Çapı x3
MHS 40/06 4100 8 6 300 270 210 7,5 6535 1490 1730
MHS 40/08 4100 10 8 330 300 240 7,5 6585 1610 1840
MHS 40/10 4100 13 10 360 330 250 11 6550 1680 1900
MHS 40/13 4100 16 13 390 360 300 15 6750 1985 2100
MHS 40/16 4100 20 16 430 390 330 18,5 7060 2180 2200
MHS 40/20 4100 25 20 460 420 360 22 7270 2585 2300
MHS 40/25 4100 30 25 510 460 390 30 7270 2750 2500
MHS 40/28 4100 35 28 540 510 440 37 7670 2930 3000
MHS 40/32 4100 40 32 580 540 460 45 7670 2930 3000
MHS 40/40 4100 50 40 630 600 550 55 7750 3500 3000 Min Ø: Üst Top Çapı x5

MHS 50/08 5100 10 8 360 330 250 11 6750 1680 1900 Min Ø: Üst Top Çapı x3
MHS 50/10 5100 13 10 390 360 300 11 7750 1985 2100
MHS 50/13 5100 16 13 430 390 330 15 8060 2180 2200
MHS 50/16 5100 20 16 460 420 360 18,5 8270 2585 2300
MHS 50/20 5100 25 20 510 460 390 30 8270 2585 2300
MHS 50/25 5100 30 25 560 520 440 37 8670 2930 3000
MHS 50/36 5100 45 36 630 600 520 45 8750 3500 3000
MHS 50/45 5100 55 45 720 680 600 55 8950 3700 3450 Min Ø: Üst Top Çapı x5

MHS 60/06 6100 8 6 360 330 250 11 8550 1680 1900 Min Ø: Üst Top Çapı x3
MHS 60/08 6100 10 8 390 360 300 11 8250 1985 2100
MHS 60/10 6100 13 10 430 390 330 15 9060 2180 2200
MHS 60/13 6100 16 13 460 420 360 18,5 9270 2585 2300
MHS 60/16 6100 20 16 510 460 390 30 9270 2585 3000
MHS 60/20 6100 25 20 560 520 440 37 9670 2930 3000
MHS 60/28 6100 40 28 650 610 520 55 9750 2930 3000 Min Ø: Üst Top Çapı x5
MHS 60/36 6100 45 36 750 700 580 75 9750 3500 3000

Sac kıvırma kapasiteleri 24 kg / mm2 sac mukavemetine göre verilmiştir

Teknik Özellikler ve Standartlar

  • Çelik konstrüksiyon ana gövdeler
  • Manuel üst top açma kafası. manuel kumanda paneli
  • Motorla 3 Top birden Tahrik edilmiştir. Hidrolik aşağı yukarı hareketli alt top
  • Frenli ana motor ile hassas kıvrım. Konik kıvırma ve ön kıvırma sistemi
  • SAE 1050 (CK45) sertifikalı çelikten üretilmiş yüksek mukavemetli dövme çelik toplar
  • İndüksiyonla Sertleştirilmiş miller
  • Dijital gösterge (1 adet)

Opsiyonel

  • Büyük çap kıvırmada destek için üst vinç (asansör)
  • Büyük çap kıvırmada destek için hidrolik yan dayamalar
  • Özel işler için taşlanmış ve parlatılmış toplar. Mil uçlarında tel kanalları
